【網川原のエスネル‐15】祝上棟！①土台敷き「引抜金物と土台気密」

ゆうです^^

先日、網川原のエスネルが無事に上棟しました！

今回は、上棟の前工程である「土台敷き」について。

網川原のエスネルはいよいよ大工工事に入っていきます！

晴天に恵まれた日となりました^^

「土台敷き」は上棟の前段階ですが、

引抜金物の設置や土台気密施工など気を抜けない作業が続きます。

足場が立ち、構造材が運ばれいよいよ作業開始！

土台を仮配置していく。

土台とは、基礎の上に置かれる柱設置の下地となる構造材。

土台が腐れば柱が倒れるため、非常に重要な部材です。

（慣用句でも「基礎」や「土台」はよく使われますね）

エスネルデザインでは土台の耐久性（防腐・防蟻性）を高めるため、高基礎を採用している。
（→雨の跳ね返りが当たりづらく木材の腐朽リスクを低減）
（→１ｍ以下に木材がないため、薬剤による防腐処理が不要○）

また、土台には耐久性に優れた米ヒバを採用している。
（米ヒバは防腐性の高いＤ１特定樹種）

JAS認定材の米ヒバ（イエローシダー）の土台。
設計者（工事監理者）は設計通りの材が来ているか書類でも現場でも監理していく。

高基礎での土台敷きは一般基礎と異なり手間がかかる。
大工さんに感謝です。

土台を設置する前にまず気密パッキンを敷いていく。
（気密シートとゴムパッキンが一体になったもの）

写真の方は小林棟梁さん！
これから宜しくお願い致します^^

この上に土台を載せることで「基礎」と「木部」を連続させ気密層を作る。

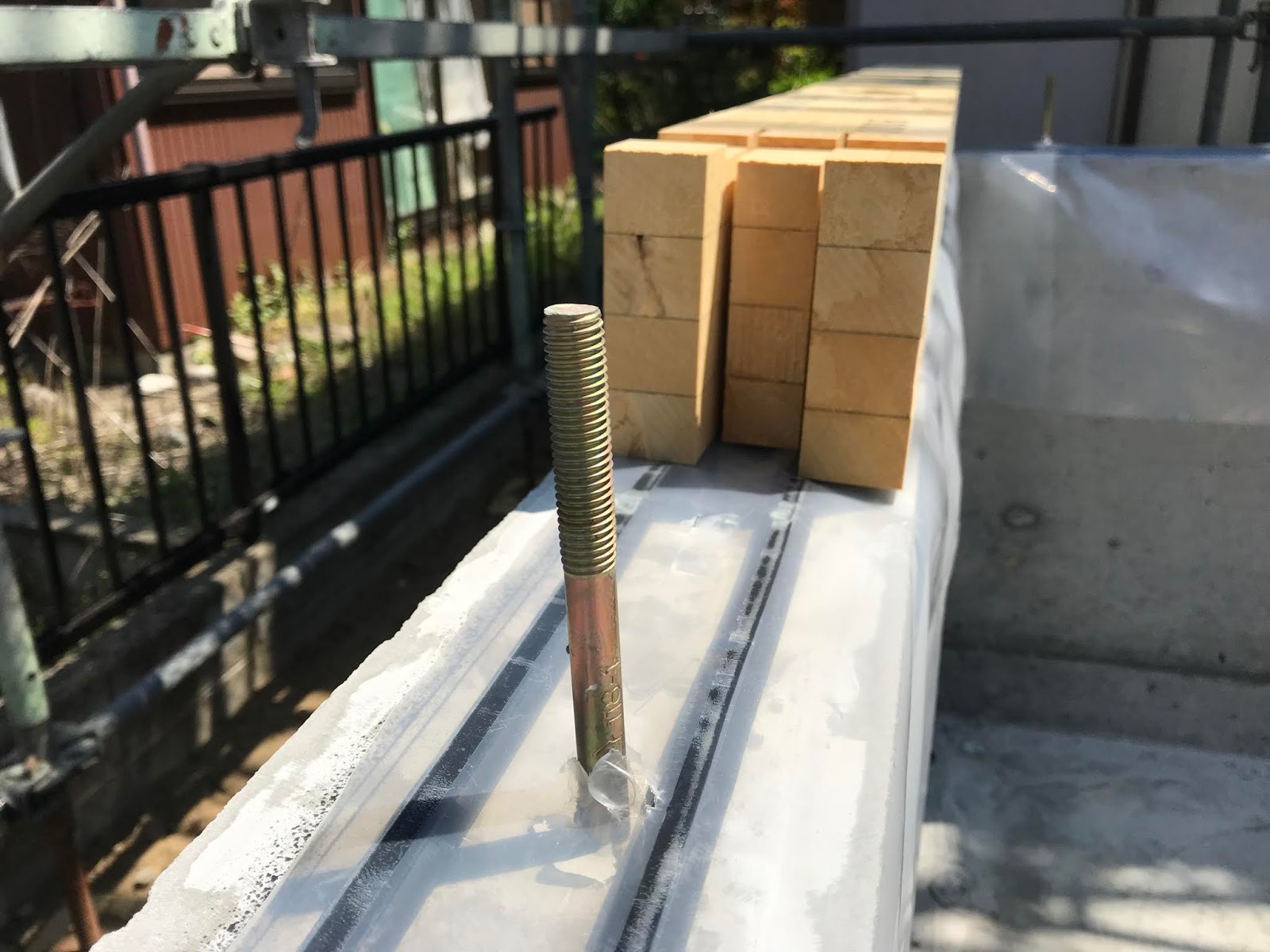

続いて、引抜金物を設置していきます。

M16のアンカーボルト部分は地震時に大きな引抜力がかかるため、専用の引抜金物を設置する。

引抜金物設置完成形。（仮設置）

この金物の設置位置が非常にシビア！
（この上に柱が刺さるため、アンカーボルトのズレは±5mm程しか許されない。）

基礎屋さんにはご苦労をお掛けしました(>_<)
ありがとうございます！

【網川原のエスネル‐12】配筋工事監理-2「是正後の確認と型枠監理」

続いて、アンカーボルト（M12）が貫通する穴を開けていきます。
